貼片電阻的焊接方法
瀏覽次數：1205
|
發布日期：2020-11-25
貼片電阻的焊接，貼片電阻是電子元器件之中常見的一種元件，可進行大批量加工，而被廣泛應用在各個領域中。但是，貼片電阻的正式投入使用之前，都是需要進行焊接工作的。那么貼片電阻怎么焊接呢？
1、預熱
將焊錫機接上電源，將電烙鐵預熱。
2、識別

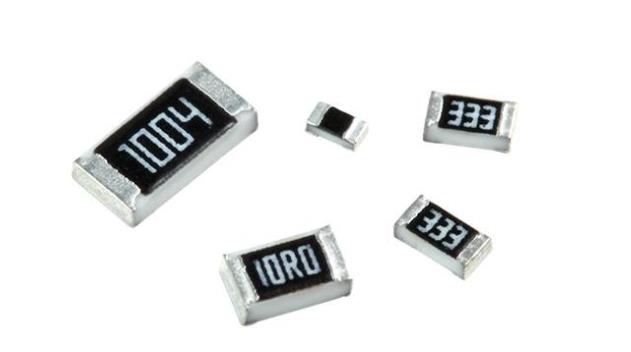

貼片電阻的焊接方法大致是一樣的，焊接點也很相似都是平 鋪的兩個接觸點，但接觸點中間有一條白線用以區分電阻的焊接點。貼片電阻的體積都很小，有的僅有兩三根頭發大而已。 電阻一般都是黑色的，在背面商標有相應的數字代表其規格。在電路板上也會有相應標識標出其位置。如在相應的電阻焊接點旁邊標有 “R+數字” ，對應焊接上即可。
3、定位
先用電烙鐵熔一點焊錫到其中一個焊接點，再用鑷子夾取貼片電阻放置焊接點上，再用電烙鐵熔化剛點上去的焊錫，使電阻的一端先焊接上，固定電阻。注意：電阻要正放在兩個焊接 點正中間，若偏差比較大，要用烙鐵再次熔化焊錫，微調電阻的位置使其正對中間即可。
4、焊接
先融一些焊錫到烙鐵頭尖端，再點去焊 接點的另外一段即可。
5、修飾
在焊接好貼片電阻后，觀察其焊接點 是否合格美觀。若不合美觀，則應再焊， 在點適當松香，使焊錫表面圓潤。
6、清洗
取綠豆大的棉花團，用鑷子夾住，蘸取 95%酒精電路板表面的松香洗凈。
