多層片式陶瓷電容器MLCC

瀏覽次數：545

發布日期：2023-01-05

多層片式陶瓷電容器簡稱貼片電容、片容,日本及臺灣地區常稱為積層電容或疊層電容
英文 Multi-Layer Ceramic Capacitors,簡稱 MLCC。

一、尺寸規格
貼片電阻尺寸有0201~2020約9個規格，有英制和公制兩種標識方式，見下表：

英制 (inch)	公制 (mm)	長度(L) (mm)	寬度(W) (mm)	厚度 (mm)
0201	0603	0.60±0.03	0.30±0.03	0.3±0.03
0402	1005	1.00±0.05	0.50±0.05	0.50±0.05
0603	1608	1.60±0.10	0.80±0.10	0.80±0.10
0805	2012	2.00±0.10	1.25±0.10	1.25±0.20
1206	3216	3.20±0.30	1.60±0.20	1.60±0.20
1210	3225	3.20±0.30	2.50±0.20	1.60±0.20
1808	4520	4.50±0.40	2.00±0.30	1.25±0.20
1812	4532	4.50±0.40	3.20±0.30	1.60±0.20
2020	5750	5.70±0.40	5.00±0.30	2.00±0.20

二、額定電壓系列

電壓系列有：
4.0V、6.3V、10V、16V、25V、50V ；100V、200V、250V、500V、630V ；
1000V、1500V、2000V、2500V、3000V ；4000V

4.0V～50V，低壓；100V～630V，中壓；1000V～4000V，高壓.

三、電氣特性

陶瓷貼片電容器（MLCC）材質主要有NPO(COG),X5R,X7R,Y5V.

NPO(COG)工作溫度為-55 to +125°C ，溫度系數為(0±30)ppm/℃，容值范圍為0.1pF to 0.1μF ，誤差為Cap≤5pF：A (±0.05pF), B (±0.1pF), C (±0.25pF) 5pF

X7R工作溫度為-55 to +125°C,溫度特性為15%，容值范圍為100pF to 47μF；誤差為
K (±10%)

X5R工作溫度為-55 to +85°C,溫度特性為15%，容值范圍為100pF to 220μF；誤差為
K (±10%), M (±20%)

Y5V工作溫度為-30 to +85°C,溫度特性為+22/-82% ，容值范圍為0.01μF to 100μF；誤差為Z (-20/+80%)

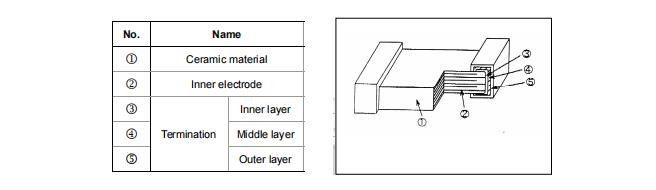

四、電容內部結構

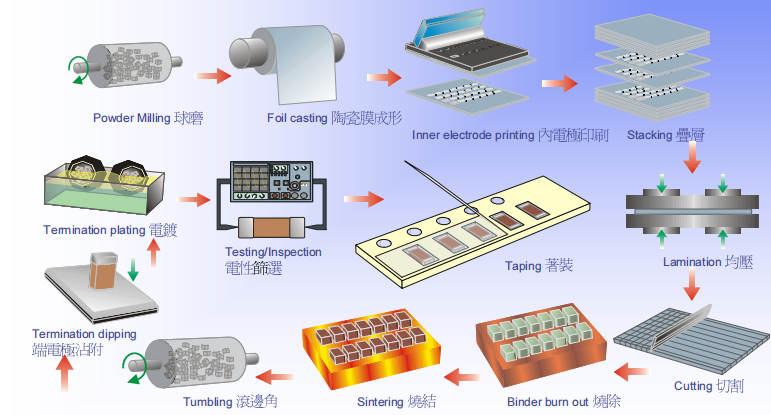

五、電容生產流程
